在精密加工領域,有一句工程師公認的常識:誤差看微米,成敗看溫度。很多人對 “溫度影響精度” 只有模糊概念,認為 “差個一兩度無所謂”,但在實際加工中,溫度帶來的尺寸變化是明確、可計算、無法通過人工或系統補償徹底消除的。這不是設備問題,不是操作問題,而是物理規律 ——熱脹冷縮。

我們先看一組材料膨脹數據:
鋼材的線膨脹系數約為 11.5~12 μm/(m·℃),意味著:長度 1 米的鋼材,溫度每變化 1℃,長度就會變化約 12 微米;長度 200mm 的工件,溫度變化 10℃,軸向膨脹量可達0.024mm;
銅的線膨脹系數更大,約為 16.5~17 μm/(m·℃),同樣 200mm 的銅電極,溫度變化 10℃,膨脹量接近0.05mm。
在普通加工中,0.02mm、0.05mm 的誤差或許可以接受,但在模具加工、精密零件、航空航天配件、醫療器件、光學部件、3μm 級超高精度加工中,這已經是 “致命超差”。

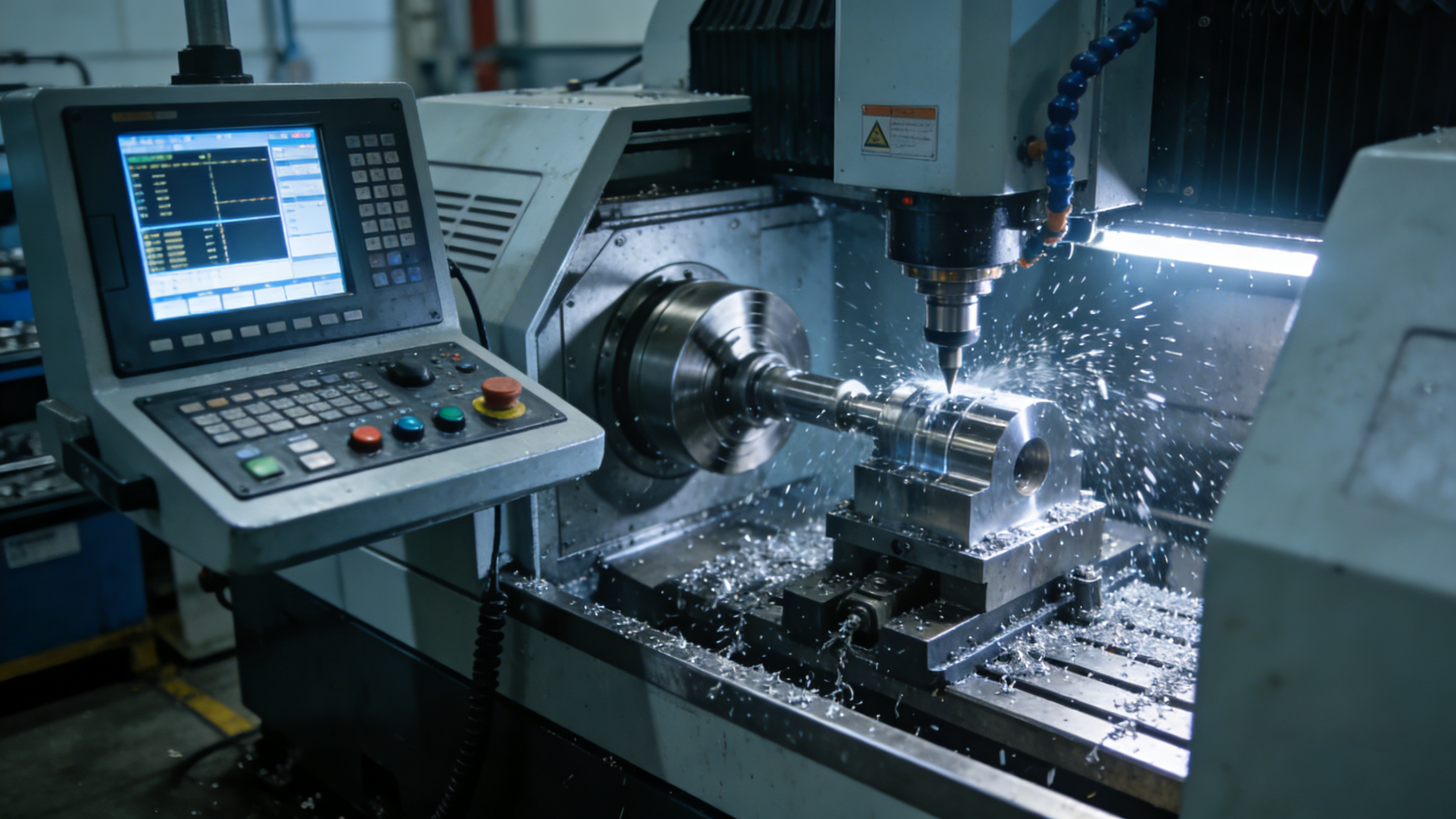

而且溫度變化帶來的不只是工件膨脹,還有機床本體變形。數控機床的床身、導軌、絲杠、主軸、工作臺,絕大部分材質是鑄鐵、鋼材。環境溫度升高、設備運行發熱、切削液升溫、電機發熱,都會讓機床整體產生不均勻的熱變形。主軸伸長、導軌扭曲、絲杠脹長、工作臺傾斜…… 這些變形全部會直接疊加到加工誤差中,導致尺寸漂移、圓度變差、平面度不達標、位置度超差。而對于3μm 級超高精度加工,環境溫度須恒定在20℃,全天溫差不超過 ±1℃;一般性數控加工,也須保證溫度相對穩定,避免短時間內劇烈波動。
很多沒有精密加工經驗的企業,出現尺寸不穩定,第一反應是 “機床不行”“系統不行”,反復調試參數、更換配件、維修主軸,花費大量時間和金錢,問題依然反復。而成熟的精密制造企業,都把環境恒溫、設備熱平衡、電控柜溫控放在第一位。他們非常清楚:溫度控制不到位,一切高精度都是空談。
如果說精度影響是 “隱性損失”,那高溫導致的機床報警、停機、故障、損壞就是 “直接損失”。
夏季高溫車間里,數控設備最常見的 “罷工” 表現:
主軸溫度過高報警,強制停機;
伺服驅動器、變頻器過熱保護,斷電停機;
數控系統主板、CPU 溫度超標,死機、重啟、亂碼;
切削液、工作液溫度過高,機床觸發保護,無法繼續加工;
線束老化、接觸不良,間歇性故障;
電控柜內部積熱,元器件燒毀、短路。
這些故障不是偶然,而是高溫環境下的必然結果。數控設備的核心 ——電控系統、驅動系統、伺服系統、數控系統,全部是高精密電子元器件,對工作溫度有嚴格要求。一般來說,電控柜內部溫度一旦超過45℃,元器件壽命就會大幅縮短;超過50℃,過熱保護、死機、燒毀的概率急劇上升。

更危險的是,很多企業為了 “不耽誤生產”,采取了一系列極端錯誤的降溫方式:
部分操作工、維修人員,發現機床高溫報警后,不是去改善環境、加強散熱,而是直接短接線路、屏蔽報警、修改系統參數,讓機床 “帶病運行”。
短期看,設備確實能繼續加工,但長期后果是:
主軸軸承高溫?zé)Y(jié),直接報廢;
驅動模塊過熱擊穿,整塊電路板報廢;
機床內部結構熱變形加劇,精度丟失;
設備整體壽命縮短 30%~50%。
加工中心、慢走絲、鏡面機等設備,通常配有液冷機。很多工廠直接把液溫設定在 20℃,以為 “液溫越低越好”,卻忽略了車間環境溫度可能高達 40℃。液溫 20℃,環境 40℃,巨大溫差會直接在管路、導軌、絲杠、工作臺、電路板表面產生大量冷凝水,也就是我們常說的 “冒汗”。
冷凝水帶來的破壞是毀滅性的:
導軌、絲杠直接生銹,精度報廢,維修成本極高;
電路板、接線端子受潮短路,直接燒毀;
冷凝水混入工作液,導致切削液、放電液變質、失效、發霉;
金屬部件銹蝕、密封件老化,設備故障不斷。
正確的邏輯不是 “越低越好”,而是室溫同調—— 讓工作液溫度與環境溫度基本一致,避免產生凝露。
為了給電箱降溫,有些企業直接把門打開,用電扇對著吹。
這是危險、錯誤的做法:
車間內粉塵、油污、鐵屑、濕氣直接進入電控柜;
粉塵附著在電路板、元器件上,堵塞散熱通道,加劇積熱;
靜電、粉塵、濕氣共同作用,導致短路、打火、元器件擊穿;
開門散熱還存在嚴重觸電安全隱患。
普通家用風扇、工業大風扇,只能降低人體體感溫度,無法解決電控柜內部積熱。電箱是密閉空間,熱量散不出去,外部吹風再猛,內部依然是 “高溫蒸籠”。對于高功率、高發熱的數控設備驅動、伺服、變壓器,普通風扇完全達不到散熱要求。
以上所有錯誤做法,都指向同一個結論:數控設備降溫,不能靠土辦法、小聰明,必須依靠專業、可靠、適配工業場景的溫控方案。而這須建立系統化溫控思維,并做好兩大重要環節:
電控柜是數控設備的 “心臟大腦”,也是最大發熱源。必須保證:
柜內溫度穩定在安全范圍;
密閉防塵、防潮、防油污;
散熱持續、可靠、免維護;
不會產生凝露、不會引入粉塵。
包括主軸、切削液、工作液、環境溫度的綜合控制,避免劇烈溫差,杜絕冷凝水,保證機床在穩定溫度下達到熱平衡。
霆翔電氣深耕工業溫控、機柜散熱、設備制冷領域多年,始終聚焦數控機床、自動化設備、工控機柜、精密制造裝備的高溫痛點,打造出一系列高性能、高穩定性、高性價比的散熱與制冷產品。

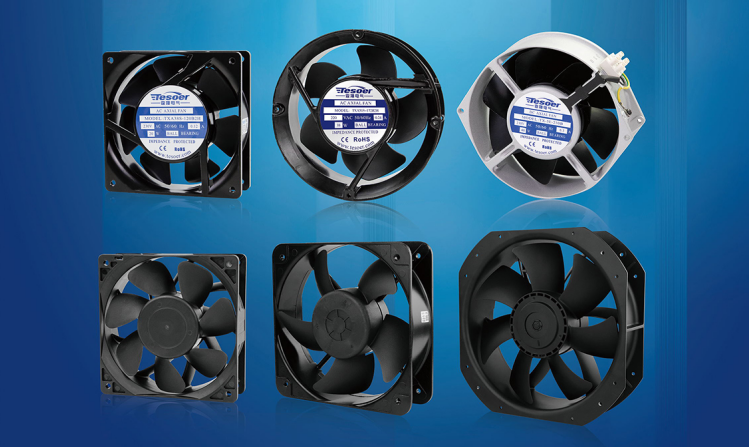

對于發熱量大、但不需要強制制冷的數控設備電控柜、變頻器柜、伺服柜、PLC 柜,霆翔電氣工業散熱風扇是高效、穩定、低成本的佳選。

采用無刷直流電機,壽命高達70000 小時以上,可 連續不間斷運行,免維護、不燒機、故障率極低,完全滿足車間生產需求。
針對電控柜內部積熱設計,風量大、風壓足,能夠快速將柜內熱量抽出,形成有效對流,迅速降低柜內溫度,避免驅動器、變頻器、模塊過熱保護。
低噪音、低功耗、更節能在保證強散熱的同時,優化風道與電機結構,運行噪音低,不會對車間生產環境造成干擾;功耗低,長期使用更省電。
高防護等級,適應惡劣車間環境防塵、防水、防油污設計,無懼鐵屑、粉塵、潮濕環境,不會因?yàn)檐囬g環境差而卡死、燒毀、失效,比普通風扇更耐用、更靠譜。
安裝簡單,即裝即用標準尺寸設計,兼容絕大多數數控設備電控柜,無需復雜改造,直接替換原有風扇,快速提升散熱效果。
數控車床、數控銑床、普通加工中心電控柜;
伺服驅動器、變頻器、變壓器柜散熱;
自動化生產線、機器人控制柜;
對溫度敏感但無需強制制冷的電氣設備。

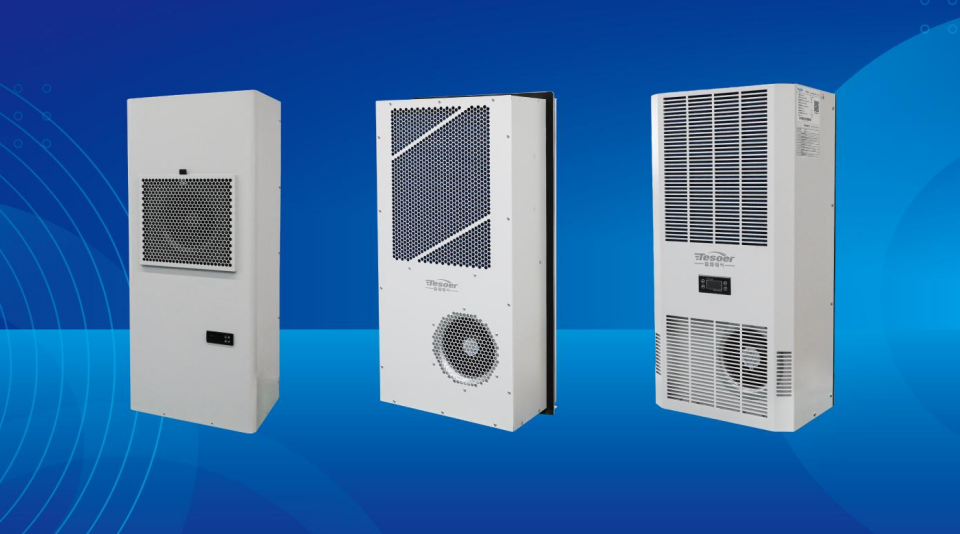

對于高精密機床、鏡面機、慢走絲、高速精雕機、臥式加工中心、數控磨床等對溫度、濕度、潔凈度要求極高的設備,依靠散熱風扇遠遠不夠,必須使用密閉式、主動制冷的機柜空調。霆翔電氣工業機柜空調,專為惡劣工業環境設計,可實現精準控溫、防塵、防凝露、隔絕油污,從根源上解決精密設備高溫難題。

主動制冷,精準控溫采用高效壓縮機與制冷系統,可快速將電控柜內部溫度穩定控制在 30~35℃安全區間,杜絕過熱報警。
全密閉內循環,防塵防油污防凝露機柜內外完全空氣隔離,粉塵、油污、濕氣、鐵屑無法進入電控柜,從根源保護電路板、驅動器、系統主板;同時避免因內外溫差過大產生冷凝水,保護設備不生銹、不短路。
多重安全保護,穩定可靠具備過壓保護、過流保護、過載保護、高溫保護、故障自診斷等多重安全功能,適應工業電網波動,長期運行穩定不宕機。
多規格可選,支持定制提供多種制冷量型號,適配小型電控柜到大型機床總電柜,可根據不同設備尺寸、安裝空間、發熱功率靈活選擇,也可提供定制化方案。
高精密數控機床、加工中心、鏡面放電、慢走絲設備;
對精度要求極高的模具加工、精密零件加工設備;
高溫、高粉塵、高濕度惡劣車間;
無法改善整體環境溫度,但必須保證設備穩定的場景。
對于制造企業來說,數控設備是寶貴的資產,也是創造價值的工具。很多企業愿意花幾十萬、幾百萬購買機床,卻不愿意在溫控、散熱、保護上投入成本,結果就是:
精度越用越差;
故障越來越多;
維修費用越來越高;
設備越用越不值錢。
而高溫每年都會來,問題每年都會重復發生。與其等到設備罷工、精度報廢、訂單延誤,再花大價錢維修、補救,不如提前做好專業溫控,用小的投入,換取大的保障。
