軸流散熱風機選型與性能計算實用指南

2026-03-16霆翔電氣（上海）有限公司20

針對工業設備、通信機柜、商用暖通系統進行軸流散熱風機選型，絕不能只簡單核對安裝尺寸就草率確定型號。憑經驗估算風量需求，是工業熱管理設計中的常見誤區，這種做法極易引發兩種不可逆的負面后果：若風機風量選小，設備元器件會持續處于高溫狀態，輕則觸發過熱保護、頻繁宕機，重則加速元器件老化、燒毀主要部件，直接縮短設備整體使用壽命；若風機風量選大，不僅會造成電能的大量浪費，還會產生遠超標準的運行噪音，既不符合工業能效要求，也會影響現場作業環境。想要搭建穩定、高效、節能的熱管理系統，必須精準理清系統所需風量、內部氣流阻抗、風機電機能效三者的關聯。

第一步：精準計算設備必需的散熱風量（CFM/ m3/h）

軸流散熱風機的主要功能，是持續帶走設備運行過程中產生的全部廢熱，避免熱量積聚導致溫升超標。風量作為風機主要性能指標，常用單位為CFM（立方英尺/分鐘）和m3/h（立方米/小時），其中工業散熱領域更常用CFM作為核算單位。想要算出保障設備長期安全運行的臨界風量，只需鎖定兩個基礎參數，缺一不可：

系統總散熱量（W，瓦特）：設備整機運行時，以廢熱形式散失的總功率，需核算主要元器件、主板、電源等所有發熱部件的熱量總和，而非單一部件散熱量。
允許最大溫升（△T，℃）：設備進風冷空氣與出風熱空氣的最大允許溫差，也就是設備內部可承受的極限溫升閾值，超過該溫度，設備性能會衰減、壽命會受損。

工程實操計算公式：所需臨界風量（CFM）= 1.76 × 系統總散熱量（W）÷ 允許最大溫升（△T）

實際工程案例：某戶外通信機柜整機散熱量為1000W，結合戶外環境溫度與元器件耐受標準，要求機柜內部溫升控制在10℃以內，代入公式計算：1.76×1000÷10=176CFM，即該機柜至少需要176CFM的實際有效風量，才能滿足基礎散熱需求。

第二步：匹配靜壓與系統阻抗，避免風量虛標

需要重點強調的是，上述公式計算出的風量，是風機在零阻力自由場環境下的理論風量，而實際工業應用場景中，這種零阻力環境完全不存在。氣流在設備機箱、機柜內部流動時，會受到各類部件的阻擋，常見阻力源包括高密度PCB電路板陣列、防塵過濾網、防護網罩、散熱鰭片、內部走線和結構擋板等，這種氣流流動時受到的阻力，工程上稱為系統阻抗（靜壓），常用單位為英寸水柱（in. H?O）或帕斯卡（Pa）。

靜壓匹配是軸流風機選型的一大痛點，從空氣動力學特性來看，軸流風機本身更適配低靜壓、大風量的應用場景。如果忽略系統阻抗，盲目按照理論風量選型，會出現嚴重的風量衰減：比如一臺標稱自由場風量200CFM的軸流風機，裝入內部結構緊湊、阻抗偏高的機箱后，受氣流阻力影響，實際有效風量可能僅剩80CFM，完全達不到散熱標準。

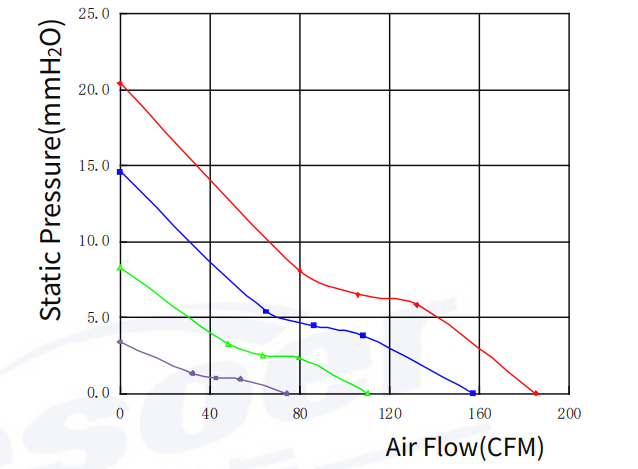

因此，工程師完成理論風量計算后，必須結合預估的系統靜壓值，將需求風量與靜壓對應標注在風機廠商提供的P-Q性能曲線（風壓-風量特性曲線）上，確保風機實際運行工作點，落在廠商標注的效率區間內，杜絕風量大幅衰減，保證散熱效果達標。

第三步：鎖定能效目標，按需選擇適配電機技術

完成風量核算與靜壓匹配后，最后一步是結合項目能效要求、使用場景、控制需求，選擇對應的風機電機類型。同等風量輸出下，不同電機技術的能耗、噪音、智能控制能力差異極大，直接影響設備長期運行成本和智能化水平，目前主流軸流風機分為AC、DC、EC三大類，特性與適用場景對比如下：

1. AC交流軸流風機

屬于行業傳統標配產品，可直接接入115V/230V市電電網，無需額外轉換模塊。優勢是前期采購成本低、機身結構堅固耐用、維護簡單，適配無特殊能效要求的基礎場景；但短板也十分明顯，僅支持定速運行，無法調速，電能轉換效率偏低，長期運行能耗成本高，僅適合對能耗監控、噪音控制無嚴格要求，僅需基礎持續通風的普通工業設備。

2. DC直流軸流風機

采用低壓無刷電機技術，常規運行電壓為12V、24V、48V，相比AC交流風機，能耗可降低高達70%，能效優勢較大。亮點是支持PWM脈寬調制閉環控制，可聯動設備溫度傳感器，根據實時溫度動態調節風機轉速，溫度低時低速運行降噪節能，溫度高時高速運轉強化散熱，適配通信機柜、精密工業設備、儲能設備等對能耗、噪音、智能溫控有要求的場景。

3. EC電子換向軸流風機

電機內部集成AC轉DC轉換模塊，兼顧AC與DC風機的雙重優勢：既能像AC風機一樣直接接入市電，安裝部署便捷，又能實現DC風機的超低能耗和智能調速功能，能效表現拉滿。同時運行噪音更低、使用壽命更長，完全符合歐盟ErP等全球嚴苛能效指令要求，是大型暖通空調（HVAC）、冷鏈制冷系統、數據中心、工業大型設備等項目的優先方案。

選型總結：理論計算+硬核硬件，保障熱管理落地
